Automatische Sleeve-Etikettiermaschine

Einführung

Shrink-Sleeve-Etikettierer haben flexible Folien-Shrink-Sleeve-Etiketten, die mit einem Sleeve-Applikator oder einem Sleeve-Etikettierer auf Flaschen aufgebracht werden. Die Hülsen werden dann an Ort und Stelle gehalten, indem sie mit Heißluft oder Dampf aus einem Wärmetunnel geschrumpft werden. VKPAK stellt eine Vielzahl von Shrink Sleeve-Etikettierern / Sleeve-Applikatoren und Wärmetunneln sowohl für die Ganzkörper-Sleeve-Etikettierung als auch für manipulationssichere Bänder her.

Unsere Shrink-Sleeve-Etikettiermaschinen-Serie verwendet die neueste Schrumpftechnologie mit großem Steuerungs-Touchscreen. Durch die humanisierte Bedienung kann der Mainframe automatisch auf und ab eingestellt werden. Die Etikettiermaschine wurde genau konstruiert, selbst wenn Sie diese Maschine lange Zeit mit hoher Geschwindigkeit verwenden, läuft die Maschine immer noch sehr stabil und reibungslos.

Die automatische Schlauchetikettiermaschine eignet sich zum Beispiel für verschiedene Flaschentypen: runde Flasche, quadratische Flasche, flache Flasche, gebogene Flasche und becherförmige Flasche.


EinführungKonfigurationslisteDampftunnelDampferzeugerKontaktSie Können Mögen
Unsere Shrink-Sleeve-Etikettiermaschinen-Serie verwendet die neueste Schrumpftechnologie mit großem Steuerungs-Touchscreen. Durch die humanisierte Bedienung kann der Mainframe automatisch auf und ab eingestellt werden. Die Etikettiermaschine wurde genau konstruiert, selbst wenn Sie diese Maschine lange Zeit mit hoher Geschwindigkeit verwenden, läuft die Maschine immer noch sehr stabil und reibungslos.

Wir haben viele Modelle mit allen Arten von Geschwindigkeitsauswahlen von 150/Minute bis 600/Minute und sind für eine breite Palette geeignet, sie können entsprechend der Form der Verpackung modifiziert werden. Wir können immer alle Ihre Anforderungen erfüllen, egal ob es sich um einen Verschluss oder eine Flasche handelt. Die Maschine ist geeignet für Pharmazie, Lebensmittelindustrie, Reformkost, Medizin, Saft, Milch, Getränke usw.

Komponente

Antriebseinheit:

Synchronisiertes Getriebe und Drive by Gear mit einem Riemen. Der Antriebsriemenwechsel ist schnell erledigt. Im Vergleich zu herkömmlichen Multilayern, deren Wechsel und Wartung mehr als sechs Stunden dauern, ist die Wartung einfach und unkompliziert, sodass die Produktion nicht beeinträchtigt wird.

Schneidkopfeinheit:

Das Schneidmesser im neuen Stil, das von einem Servomotor angetrieben wird, mit hoher Geschwindigkeit, stabiler und präziser, schrumpft perfekt. Das synchrone Ortungsgerät ermöglicht den tolerierbaren Fehler auf 1 mm. Einheits-Schneidkopf-Ebenen-Design in China, das für Behälter mit D30 mm – D130 mm gilt. Sie müssen es nie ändern oder debuggen. Der Originalwandler des Schneidkopfs befindet sich im Schneidkopf, und wenn Sie den Schneidkopf abnehmen, müssen Sie den Synchronriemen nicht korrigieren. Es hat auch einen einzigartigen Light-Touch-Mensch-Maschine-Bildschirm, das heißt, die automatische Suche nach dem ursprünglichen Standort sowie Sicherheit und Komfort, die anderen artverwandten Produkten voraus sind.

Etikettenzuführeinheit:

Einzelnes Materialregal mit angemessener Höhe, um das Anbringen des Etiketts zu erleichtern. Es nimmt ein Drehpotentiometer an, das eine stabile und fließende Etikettenzuführung ermöglicht und die Fehleretikettenlänge, den Etikettenblock und andere Probleme vermeidet, wenn die Etikettenzuführung das Etikett servobefördert. Es stoppt automatisch und gibt ein Alarmlicht aus und wird auch auf dem Touchscreen angezeigt.

Einheit reinigen:

Durch die Motorkoordination mit Doppelkreisbogen-Synchronriemen lassen sich die Kunststoffkern-Gummireifen synchron reinigen und ein stabiler Etikettenguss wird gewährleistet.

Flaschentragesystem:

Angenommen mit mechanischer Übertragung, um den Positionierungsriemen auf beiden Seiten anzutreiben. Beim Wechseln der gesamten Flaschentrageeinheit wird die Breite nach unten und oben mit einem Handrad gesteuert, um eine synchrone und schnelle Einstellung zu erreichen.

Auf- und Abwärtseinheit des Maschinenkopfes:

Es nimmt den Motor nach oben und unten an, wodurch die Bedienung bequemer wird.

Elektrische Konfiguration

Es verwendet eine programmierbare SPS-Steuerung, einen importierten Servomotor, einen Servotreiber, einen Frequenzumrichter und einen Wandler; Außerdem übernimmt es das Positionierungsmodul, um sicherzustellen, dass das Gussetikett präzise, schnell und stabil ist.

Parameter

Produktionskapazität: 9000 b/h (Etikettenlänge 80 mm Flaschentyp 500 ml als Standard nehmen)

Etikettenspezifikation: φ30~90mm;

Flasche & Dosendurchmesser: φ28~90mm;

Etikettenlänge: 30–250 mm;

Etikettendicke: ≥0,035 mm;

Etikettenmaterial: PVC/PET/OPS;

Hauptmaschinenleistung: 4 kW (220 V, 50 Hz)

Außengröße: 2100 × 1100 × 2150 mm;

Gewicht: 600 kg

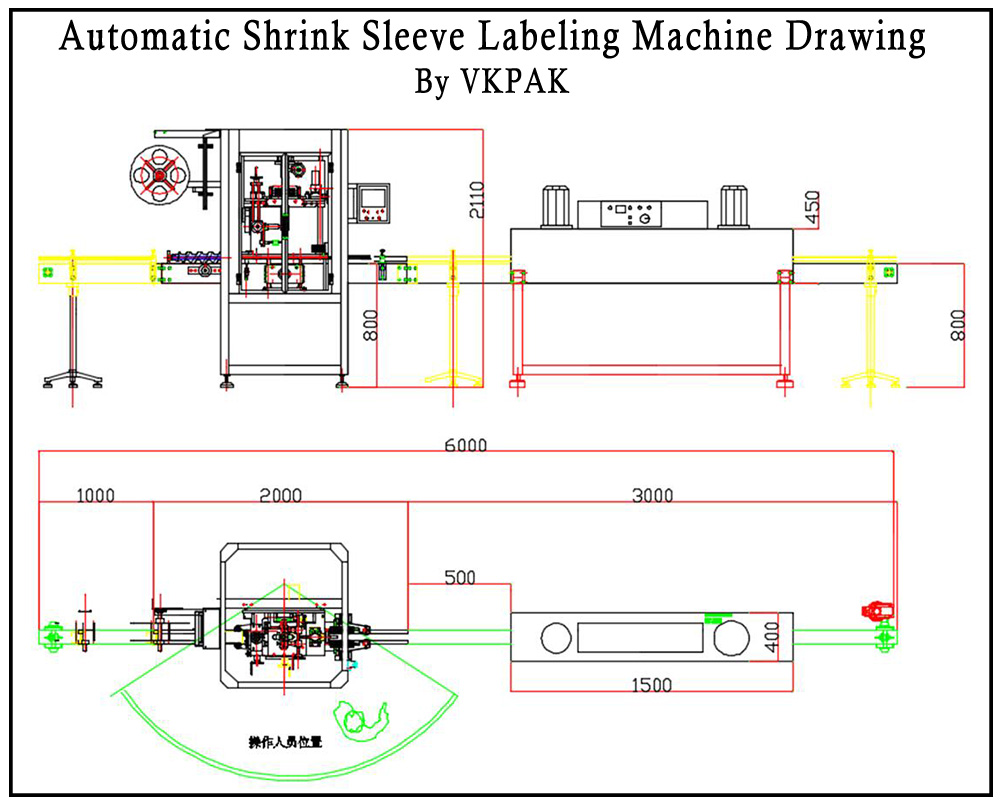

Automatische Sleeve-Etikettiermaschine Zeichnung
Automatische Sleeve-Etikettiermaschine Zeichnung

Merkmale

1. Ganze Maschine eine große Menge an Edelstahl und hochwertiger Ulminiumlegierung, vernünftiger Bruch, kompakt, bequem einzustellen;

2. Volumenetikettengestell für Schrumpffolie, passend zu einstellbarer Vorrichtung, bequem einzustellen, je nach Volumenetikett 5″~10″Papierrohr.

3. Einfache Installation, dann bequem für quadratische und runde Flaschen.

4. Kein Instrument erforderlich, Drehmechanismus lässt sich bequem einstellen und auf unterschiedliche Flaschentypen anwenden.

5. Einzigartige Hülsenkennzeichnungsmethode, nehmen Sie die Hülsenkennzeichnungsmethode an, nicht nur bequem, sondern auch angemessen.

6. Selbststeuerndes Fütterungssystem, Schrumpffolienmaterialien nivellieren und Belastungsgleichzeitigkeit regulieren/anpassen.

7. Messerplatte mit einzigartigem Design, innerhalb des Spezifikationsbereichs, kann das Wechseln der Messerbasis vermeiden, der Messerwechsel ist schnell und bequem.

8. Mittleres Führungsstangen-Clipsystem, Formwechsel ist schneller, kein Instrument erforderlich.

9. Label-Location-System, kann In-Phase-Adjust-Location entsprechend den spezifischen Anforderungen des Flaschentyps fördern und herabstufen.

10. Nehmen Sie zum japanischen Importservosystem und zur hochempfindlichen photoelektrischen, Aufkleberausschnittpräzision an ist in hohem Grade.

11. Steuernder Fall der elektrischen Ausrüstung des Edelstahls, steuernd nehmen an japanischem OMRON PLC an.

12. Übernehmen Sie die Autosteuerungstechnologie der fortschrittlichen Mensch-Computer-Schnittstelle, alle elektrischen Schlüsselkomponenten übernehmen die internationale berühmte Industriemarke.

Arbeitsvideo

video play button
video play button

Verbrauchsmaterial-Ersatzteilliste

ItemSpecificationQuantityUnitRemark
Drive belt5M-500-15W1pcsfree
Cutter belt5M-450-15W1pcsfree
Brush belt114XL*12W1pcsfree
Bottle belt5M-230-15W1pcsfree
Cutter blade1pcsfree
Brush1pcsfree
Bearing
6002ZZ2pcsfree
6001ZZ2pcsfree
635ZZ2pcsfree
6802ZZ2pcsfree
6902ZZ2pcsfree

Wie funktionieren Shrink-Sleeve-Etikettiermaschinen?

Shrink-Sleeve-Maschinen, die üblicherweise für Lebensmittel, Getränke oder Körperpflegeartikel verwendet werden, arbeiten, indem sie Hitze auf Shrink-Sleeve-Etiketten anwenden. Durch die Hitze schmiegt es sich eng an den Körper der Produktverpackung an, wodurch ein auffälliges Etikett entsteht, das leicht recycelt werden kann.

Es gibt mehrere Arten von Shrink-Sleeve-Maschinen. Die richtige für Ihr Unternehmen hängt von den Anforderungen Ihrer Branche ab.

Vorteile von Schrumpfschlauchverpackungen

Die Umstellung auf Shrink-Sleeve-Etiketten ermöglicht nicht nur eine schnellere Produktion und geringere Betriebskosten, sondern verbessert auch Ihr Produkt. Hier sind einige Möglichkeiten, wie dies geschieht:

  • Der Schrumpfschlauch ermöglicht die vollständige Wiederverwertung des Produktbehälters nach dem Gebrauch
  • Schrumpfschlauch-Etiketten können verwendet werden, um manipulationssichere Bänder für einfache Produktversiegelungen zu erstellen, damit Ihre Kunden sicher einkaufen können.
  • Ermöglicht die kreative Gestaltung der Produktverpackung mit 360°-Etikettierung
  • Die Etiketten passen zu einer Vielzahl von Produktverpackungsgrößen und -formen

VKPAK bietet ein komplettes Sortiment an Schrumpfschlauch-Etikettenapplikatoren für Produktionsumgebungen mit niedriger, mittlerer und hoher Geschwindigkeit.

Alle VKPAK Schrumpfschlauchapplikatoren sind in der Lage, bis zu fünf wichtige Sleeving-Anwendungen auszuführen:

  • Ganzkörper-Ärmel
  • Ganzkörper-Ärmel mit Überkappe
  • Teilweise Körperhüllen
  • Fälschungssichere Bänder
  • Mehrfachpackungen

VKPAK Schrumpfschlauchetikettenapplikatoren und -systeme werden in einer Vielzahl von Branchen eingesetzt, darunter Flüssigmilch, Craft Beer, trinkfertige Getränke, Kosmetika, Haushalts- und Körperpflegeprodukte.

Ihre Flexibilität und zuverlässige Leistung machen sie zu einem der besten Werte in der Schrumpfschlauchindustrie.

NONameBRANDMANUFACTURER
1SUS304 stainless steelSOUTH KOREA
2Electric motorTWTTAIWAN
3bearingNSK  MNB  EZO  IJKJAPAN
4Servo motorPanasonicJAPAN
5Servo DriverPanasonicJAPAN
6PLCPanasonicJAPAN
7InverterPanasonicJAPNA
8Touch screenWEINVIEWTAIWAN
9ContacorSCHNEIDEFRANCE
10TransducerSUNXJAPAN
Dampftunnel
1. Neue Art Flasche Etikett Dampf schrumpfen Tunnel, Etikett schrumpfen Dampf Maschine, Etikett Dampf thermo schrumpfen Tunnel, Etikett Dampf Tunnel, thermo schrumpfen Effizienz stark daher; in Bezug auf unterscheiden und abnorme Runde, quadratische, flache Flasche ect Flaschentyp, Anpassung und pflegen ist bequem, schrumpfen ist flach.

2. Dampfauswurf Typ annehmen, um Dampf-Trommeln Design-Typ, einstellbare Dampf Umleitung Bordstein-System, Rohr ist reibungslos und nicht besetzen Raum, auswerfen Ausfahrt Mund jeder Seite teilen drei Durchgang, jeder Durchgang Höhe oder niedrig, vor und nach Gas-Ausgabe-Volumen alle anpassen können, bis zu max perfekte Effizienz .

3. Niederdruck-Dampftrommeln nehmen zu no-seam Stahlrohr, jedes angeschlossene Rohr verwenden Edelstahlrohr Schnellverbinder, einfach zu entladen und zu installieren.

4. Gesamte Maschine äußere Schale annehmen, um Edelstahl SUS304, Energie zu sparen und Übereinstimmung mit Lebensmitteln sicheres Kriterium.

5. Bottom Edelstahl Wasserplatte konzentrieren kühlen Kondenswasser, kann exculde über Rohr verbunden, arbeiten cirumstance nicht beeinträchtigen, Fall Körper Vision Fenster vor und nach jeder hat zwei.

6. Die ganze Maschine ist aus rostfreiem Stahl gefertigt, wasserdicht, leicht zu bedienen und zu warten.

Technischer Parameter:

Dampfverbrauchsvolumen: 24 kg/h
Dampfdruck: 0,3~0,45 MPa
Außengröße: 1800 × 450 × 1700 mm (L × B × H)

Note: VKPAK bietet auch elektrische Schrumpfkanäle an. Unsere Ingenieure wählen den am besten geeigneten Schrumpfkanal entsprechend der Flaschen- oder anderen Behälterform und der Position des Etiketts des Kunden aus.

Name1.5m Electric Shrinking Furnace
Input power(kw)18KW
Power(v)380V 50HZ 18KW
Speed(m/min)0-10m/min
Machine size(mm)L1500*W400*H1650
Weight(kg)110
Dampferzeuger
Kleine elektrische Thermo-Dampf-Bolier fracure kompakte und kleine Würfel, Maschine inneren Satz Auto-Wasser nachfüllende Beule, und setzen Auto-Wasser-Ebene Controlling, Druck-Controlling, kann kontinuierlich arbeiten.

Bolier Wasser Kubatur niedrig 30 Liter, evoid komplexe jährliche YSR

Kesselwasservolumen ist klein, Arbeitsdruck ist hoch,

Dampftemperatur ist hoch, kann effeciency lösen viele Benutzer Hochdruck-Dampf Anforderung.

Dampfausgangsventil kann nicht nur hartes Rohr anschließen, sondern auch Anti-Hochtemperatur-Dampf-Gule-Rohr, Agilität, Effizienz speichern Verwendung Raum.

Ganze Maschine besetzen Bereich ist klein, bewegen und verwenden ist sehr bequem.

Input Power SuppyФ3 380V
Input Power18KW
Steam Pressure0.25-0.4Mpa
Vapor Generation Value28Kg/h
External Dimension600*550*1200
Weight96Kg
