Hochgeschwindigkeits-Etikettiermaschine

Einführung

Die Hochgeschwindigkeits-Etikettiermaschine mit rotierender Positionierung wurde entwickelt, um ein angemessenes Produktionsziel zu erreichen. Der Etikettierprozess ist automatisiert, die Bedienung ist einfach, die Produktionsgeschwindigkeit ist schnell, die Etikettierposition ist einheitlich, schön und ordentlich; es eignet sich für die runde Behälteretikettierung in der Pharma-, Chemie-, Lebensmittel- und anderen Industrien und kann auf die ganze Woche und den halben Umfang etikettiert werden. Optionale Farbband-Codierer und Drucker, Kennzeichnung zur gleichen Zeit zu erreichen Druck Produktion Chargennummer, Produktionsdatum und andere Informationen. Um die Integration von Etikettierung und Codierung zu erreichen, reduzieren Sie die Anzahl der Verpackungsprozesse und erhöhen die Effizienz der Produktion.


BeschreibungKonfigurationslisteDetailbilderKontaktSie Können Mögen
Die Etikettiermaschine ist eine vielseitige automatische Etikettiermaschine, die für die Etikettierung von runden oder zylindrischen Behältern in der Pharma-, Lebensmittel- und Getränkeindustrie sowie in der chemischen Industrie eingesetzt werden kann.

Senden & Sammeln Gerät: optionale Verteilung (Sammeln) Trays, kann auch direkt mit der Produktionslinie und die optionale Druckausrüstung flexible Anpassung mit Thermotransferdrucker, Heißdruckmaschine oder Tintenstrahldrucker, hocheffizient mit Auto-Etikett-Service verbinden.

Technische Parameter

1Labeling speed60-100 pieces/minute (the specific value is related to the size of the object and the label)
2Labeling accuracy ±1.0mm
3Conveyor speed3-25m/min
4Speed of marking roll3-25m/min
5Power1800W, 220V, 50/60Hz
6Weight280Kg
7Package Size3100mm×1100mm×1500mm
8Conveyor belt through the bottle diameter1-60mm(different bottle types need to be equipped with astrolabe)
9Bid out speed3-40m/min

Arbeitsvideo

video play button
video play button

Arbeitsprozess

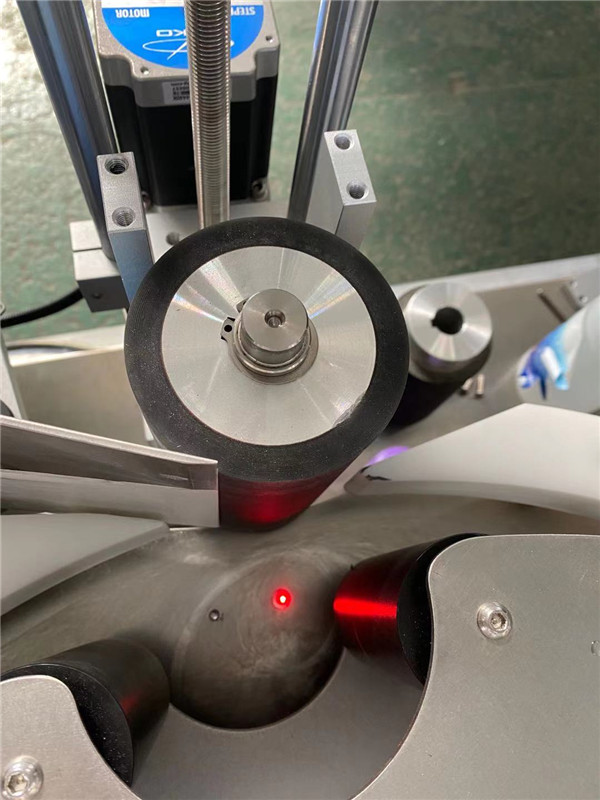

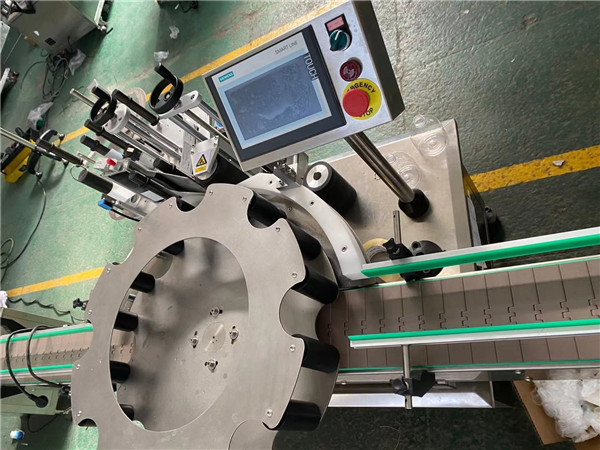

Die Flasche gelangt über das Förderband in das Astrolabium, und wenn sie die Flaschenmessbatterie passiert, löst sie ein Signal an die SPS aus. Nach der Verzögerung durch die SPS dreht sich das Zifferblatt im Uhrzeigersinn in eine Arbeitsposition. Wenn sich die Flasche in der Position der Etikettierwalze befindet, wird der Boden der Flasche befestigt. Die Batterie für die Kennzeichnung der Flasche sieht die Flasche, und gleichzeitig dreht sich die Flasche mit der Etikettierwalze im Uhrzeigersinn, die sich weiterdreht, und die Batterie für die Kennzeichnung der Flasche gibt ein Signal an die SPS, wenn der Positionierungssensor am Boden der Flasche die Flasche sieht. Nach der Positionierungsmarke am Boden wird das elektrische Auge lokalisiert und ein Signal an die SPS gesendet. Zu diesem Zeitpunkt steuert die SPS die Etikettenzuführung, um ein Etikett zu verzögern, das auf der Flasche angebracht wird. Gleichzeitig wird das gesamte Etikett in Zusammenarbeit mit der Etikettierwalze fest aufgerollt und auf der Flasche angebracht. Nachdem die Oberfläche der Flasche beklebt ist, dreht sich die Sternzugplatte im Uhrzeigersinn in eine Arbeitsposition, und die Flasche wird herausgefahren, um den gesamten Etikettiervorgang abzuschließen. Optionale Funktionen und Komponenten.

Vorteile

1. Anwendungen: Etikettierung von runden Behältern in Branchen wie der pharmazeutischen und chemischen Industrie. Positionierbar an der Seite oder am Boden.

2. Sternrad-Dreheinzug, angetrieben durch präzisen Nockenindexer, 8 Arbeitspositionen.

3. Doppelte Andruckrollenstruktur für die Etikettiervorrichtung, um sicherzustellen, dass die Etikettenträgerfolie angemessen gedehnt wird, ohne leicht zu reißen. Neue Etikettierkupplung zur Stabilisierung der Etikettenspannung für einen reibungslosen Betrieb,

4. 6-Dimensionale Einstellung der Etikettierstation für eine breite Anpassung. Innerhalb weniger Minuten kann die Einstellung für jede Art von Etikettierung abgeschlossen werden.

5. Fortschrittliches HMI-System, einfacher Zugriff auf gespeicherte Daten, Fehlererinnerung und Hilfsinformationen. einfache Bedienung.

6. Angetrieben von einem Servomotor, ausgestattet mit einem absoluten Encoder für eine genaue Etikettierung.

Hauptmerkmale

Der Motor nimmt japanische Panasonic Servo-Etikettierung System, Delta PLC und funktionale Module, Panasonic Servo-Hauptmotor für die Ausschreibung, Delta Frequenzumwandlung Anpassung: hohe Stabilität und Synchronisation, die schnellste Reaktionsgeschwindigkeit ist 1200 mal / min, und das Drehmoment ist stark, Nie verlieren Schritt.

1. Deutsches Siemens-Mikrocomputer-Steuerungssystem:

Der echte FUZZY (Intelligenz) ist frei von Einstellungen und Anpassungen. Solange das System eingeschaltet ist, hat es alle Berechnungen und Vorbereitungen für die Etikettierung abgeschlossen, und das perfekte Produkt kann durch Drücken der Starttaste versendet werden.

2. Arbeitsweise:

A. Importierte berührungsempfindliche Mensch-Maschine-Schnittstelle, volle chinesische Anzeige, solange Sie die Anweisungen auf dem Display folgen, können Sie leicht online gehen, ohne jede Erfahrung, stark reduziert die Ausbildungszeit des Personals; die Produktionsgeschwindigkeit kann beliebig durch die Mensch-Maschine-Schnittstelle eingestellt werden, Es kann automatisch die Produktionsgeschwindigkeit anpassen, und kann mit der Geschwindigkeit von jeder Produktionslinie für die effektivste Produktionsbetrieb zusammenarbeiten.

B. Wenn es einen abnormalen Fehler gibt: Wenn das Etikett aufgebraucht ist, das Band gebrochen ist oder fehlt, die Zähleinstellung erreicht ist, die Maschine anormal ist, usw., wird es automatisch gestoppt und ein Alarm gesendet.

Konstruktion der Maschine

1. Super verschleißfestes Etikett rollen und kleben Mechanismus, mit harten Aluminium-Sandstrahlen, langlebig und nicht leicht zu tragen.

2. Genaue Differentialflaschentrennungsmechanismus, die Genauigkeit der Flaschentrennung ist so hoch wie ±5mm, und es gibt keine Notwendigkeit, Zubehör für wechselnde Flaschen verschiedener Spezifikationen zu ersetzen, die Kosten spart und ist einfach zu justieren, die besser als andere Marken ist.

3. Die stabile und langlebige Maschinenbasis und die verschiedenen Teile haben ein standardisiertes modulares Design mit vollständiger Austauschbarkeit und laufen 24 Stunden, um Sicherheit und Stabilität zu gewährleisten.

4. Das Chassis besteht aus rostfreiem Stahl SUS304 und einer T6-Aluminiumlegierung, die niemals rosten und den GMP-Spezifikationen entsprechen.

1) Der Druckkopf verwendet ein Magnetventil zur Steuerung des Zylinders für die Hin- und Herbewegung. Verglichen mit der Bewegung der Kurbelstange sind die Reaktionsgeschwindigkeit und die Druckgeschwindigkeit stark verbessert.

2) Das Herstellungsdatum, die Chargennummer und das Verfallsdatum können gleichzeitig gedruckt werden, und die Druckrichtung kann je nach den Bedürfnissen des Benutzers beliebig eingestellt werden. Die Handschrift ist klar, hygienisch und sauber.

No.NameQuantityUnitBrand
1Labeling servo motor1setPanasonic
2Star plate servo motor1set
3Conveyor belt motor1setShanghai Jianmin
4Conveyor motor gearbox1set
5Inverter1set Taiwan Delta
6Roll label motor1set Precision research (Sino-German joint venture)
7Roll label motor gearbox1set
8 bottle motor1set
9Bottle motor gearbox1set
10Labeling photoelectric1setOmron
11Label detection photoelectric2setLeuze
12Programmable controller1setSiemens
13Touch screen1setSiemens
