Einführung
Diese automatische horizontale Fläschchen-Etikettiermaschine eignet sich für die umlaufende oder halbkreisförmige Etikettierung verschiedener unstabiler zylindrischer Objekte. Weit verbreitet in der Kosmetik-, Lebensmittel-, Medizin-, Tages-Chemie-, Elektronik-, Spielzeug-, Hardware-, Kunststoff- und anderen Industrien, kann Vollkreis / Kreis-Marke zu erreichen. Die Verwendung von horizontaler Zuführung und horizontaler Kennzeichnung erhöht die Stabilität und verbessert die Effizienz der Kennzeichnung. Optionale Farbband-Codierer und Tintenstrahldrucker, Kennzeichnung zur gleichen Zeit zu erreichen Druck Produktion Losnummer, Produktionsdatum und andere Informationen, um die Kennzeichnung zu erreichen – Codierung Integration, reduzieren Verpackungsprozesse und erhöhen die Effizienz der Produktion. Anwendbare Aufkleber, Sticker, elektronische Überwachungscodes, Barcodes, zweidimensionale Code-Etiketten, transparente Etiketten, etc. Hohe Ausrüstungsstabilität, Kennzeichnungseffekt, keine Blasen, keine Falten, hohe Kennzeichnungsgenauigkeit.
Beispiele: alle runden Flaschen mit kleinem Durchmesser und einem Etikett, wie z.B. Ampullenflaschen.
| Model | VK-HLA |
| Labeling speed(pcs/min) | 80-250(relate to material and label size) |
| Labeling accuracy(mm) | ±1.0mm(material and label sizes are not countedin) |
| Label size(mm) | (L)15-300mm(H)10-150mm |
| Material size(mm) | Φ20-φ120mm(H)20-300mm |
| Roll inside(mm) | φ76mm |
| Roll outer diameter(mm) | Max：Φ320mm |
| Machine size(mm) | (L)1950*(W)1100*(H)1300(mm) |
| Power supply | AC220V50Hz/60Hz1500W(Can be customized ) |
1. Diese Maschine kann für Ampullen der pharmazeutischen Industrie, schering Flaschen, mündliche Flüssigkeit, Blutgefäße passen; Schreibwaren wie Stift, Paste Stift; In der täglichen chemischen Industrie wie Lippenstift, Lippenbalsam etc kleine zylindrische Material für die wrap aroundor Teil der wrap der automatischen Kennzeichnung Anforderungen
2. Die gesamte Maschine nimmt ausgereifte SPS-Steuerung, um den stabilen Betrieb in hoher Geschwindigkeit zu gewährleisten; Touchscreen macht einfaches Lesen und ausgezeichnete suchen. Mehr als 10 Gruppen von Kennzeichnungsparametern gespeichert, macht die Einstellung schnell.
3. Die Etikettierung erfolgt reibungslos und faltenfrei durch den Einsatz von elastischen Baumwoll-Rollenrädern;
4. Automatische fotoelektrische Erkennungsfunktionen, einschließlich der Stornierung der Etikettierung ohne Objekte gibt und stoppen läuft oder einen Alarm auslösen, ohne Etiketten zu verwenden, um zu vermeiden, weglassen oder verschwenden Etiketten.

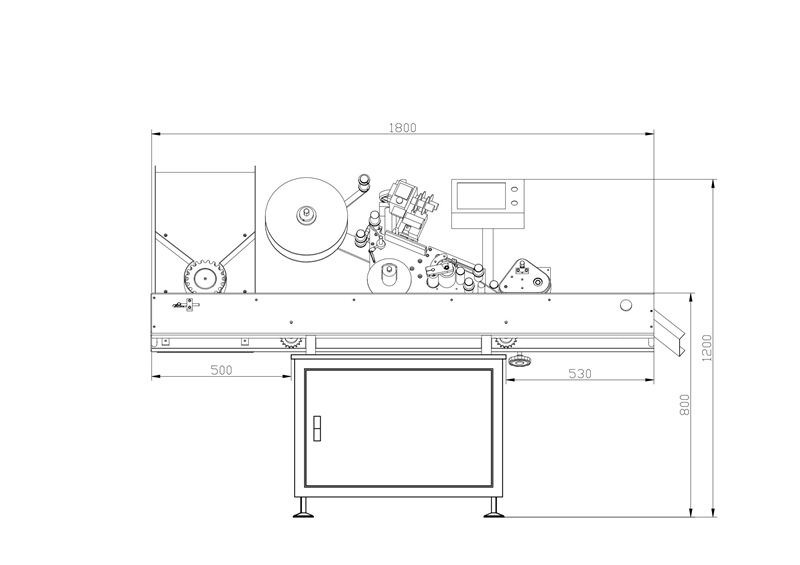

Zeichnung:

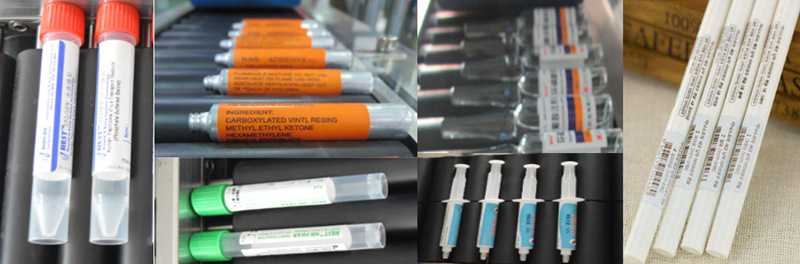

Anmeldung:
Die horizontale Etikettiermaschine eignet sich für Ampullen, orale Flüssigkeiten, Blutentnahmeröhrchen in der pharmazeutischen Industrie; Schreibwaren wie Stifthalter, feste Klebstoffe, Pastenstifte; Lippenstift, Augenbrauenstifte usw. in der Kosmetikindustrie;
Arbeitsablauf:
Manuelles Auflegen der eingeklebten Produkte (Online- oder Flaschendrehtisch) >> automatische Trennung und Korrektur und Transport der Produkte >> Produktprüfung >> Produktetikettierung >> Abholung der etikettierten Produkte (Eintritt in den nächsten Prozess) >> Abtransport der Produkte.
Arbeitsweise:
Nachdem die Flaschen auf das Förderband der Etikettiermaschine gelangt sind, werden sie mit konstanter Geschwindigkeit der Etikettiermaschine zugeführt. Die mechanische Fixiervorrichtung trennt die beklebten Objekte um einen festen Abstand und schiebt die beklebten Objekte in Richtung des Förderbandes. Nach dem mechanischen System (Antriebsrad, Etikettierrad und Rolle) zieht das Antriebsrad das Etikettenband intermittierend in Bewegung, und das Etikett wird von der Rolle abgezogen und durch die Etikettiervorrichtung auf das zu etikettierende Objekt geklebt.
Vorteile der Ausrüstung:
1. Die Einstellung ist einfach, und die vorderen und hinteren, links und rechts, oben und unten Richtungen, Ebene Neigungswinkel und vertikale Ebene Neigungswinkel Einstellung Sitze konfiguriert sind. Es gibt keinen toten Winkel für verschiedene Flaschenform Schalt, die die GMP-Produktionsanforderungen erfüllt;
2. Automatische Flaschentrennung, beseitigt effektiv die Flaschentrennung, die durch Flaschenfehler verursacht wird und verbessert die Stabilität;
3. Es hat automatische Abschaltfunktion, Produktionszählung Funktion, Stromsparfunktion (wenn es keine Produktion innerhalb der eingestellten Zeit, die Ausrüstung wird automatisch auf die Energieeinsparung Standby-Status), Prompt-Funktion der Produktionsnummer Einstellung, Parametereinstellung Schutzfunktion (Parametereinstellung ist in Autorität Management aufgeteilt), die bequem für die Produktion Management ist;
4. Leistungsstarke Funktion, Farb-Touchscreen-Bedienung, chinesische und englische optionale Bedienoberfläche, bequem und intuitiv, leistungsstarke Datenspeicherfunktion, kann 50 Gruppen von Kennzeichnungsparametern speichern, mit Produktionszählfunktion, Stromsparfunktion, Produktionsnummerinstellungsaufforderungsfunktion, Parametereinstellungsschutzfunktion, bequemes Produktionsmanagement, verschiedene Produktkennzeichnungsschalter können durch eine Taste realisiert werden, ohne wiederholte Fehlersuche, einfach und schnell Gute Fehleraufforderung und Hilfefunktion;
5. Hohe Stabilität. Die importierte First-Line-Marke ist für die Mess-Standard-und Mess-Objekt-Sensor, mit hoher Erkennungsempfindlichkeit, stabile Leistung und Haltbarkeit angenommen; die stabile und dauerhafte Rahmen und verschiedene Teile nehmen standardisierten modularen Aufbau mit vollständiger Austauschbarkeit und 24-Stunden-Betrieb, um Sicherheit und Stabilität zu gewährleisten.
6. Es ist sicher und hygienisch. Das Gehäuse ist aus rostfreiem Stahl SUS304 und T6-Aluminiumlegierung hergestellt. Es rostet nicht und entspricht dem GMP-Standard;
Optionale Funktionen und Komponenten:
1. Code-Drucker: Der Heißpräger kann das Produktionsdatum, das Verfallsdatum, die Chargennummer usw. drucken. Kennzeichnung und Etikettierung werden synchronisiert, um die Produktionseffizienz zu verbessern.
2. Tintenstrahldrucker: Er kann mit den gängigen Tintenstrahldruckern auf dem Markt mithalten, den Code an die vorgesehene Stelle des Etiketts sprühen und perfekt mit der Etikettiermaschine kombinieren.
3. Universeller Sensor: der gewöhnliche Sensor kann das transparente Etikett nicht erkennen, deshalb muss er mit einem speziellen, aus Deutschland importierten elektrischen Auge verwendet werden.
4. Leser: Lesen Sie zweidimensionalen Code, Barcode und andere Informationen, einfach zu etablieren Produkt-Datenbank für die Rückverfolgbarkeit von Produkten.
* Die Etikettiergeschwindigkeit wird automatisch mit der Geschwindigkeit des Förderbandes synchronisiert, um die Qualität der Etikettierung zu gewährleisten;
* Automatische Zuführung Drehtisch Durchmesser 550mm
* Heißfoliencodiermaschine
* Servomotor, PLC und Touchscreen gewährleisten eine exakte Etikettierung
* Automatische Überprüfung der Länge der Etiketten
* Ausgestattet mit Warnvorrichtung für unzureichende Etiketten, gebrochene Etiketten
* Keine Flasche, keine Etikettierung
* Keine Etiketten, keine Etikettierung und automatische Warnung
* Kein Farbband, automatische Warnung
* Die Flasche steht auf dem Tablett und legt sich automatisch auf das Förderband zum Etikettieren
* Servomotorsteuerung Etikett, kein Etikettenbruch, hohe Geschwindigkeit.
| Serial number | NAME | ITEM | brand | country of origin |
| 1 | HMI | 1 | Siemens | Germany |
| 2 | PLC | 1 | Siemens | Germany |
| 3 | Labeling motor | 1 | Panasonic | Japan |
| 4 | Labeling motor driver | 1 | Panasonic | Japan |
| 5 | Conveying motor | 1 | Jianming | Shanghai China |
| 6 | Conveyor motor frequency converter | 1 | Siemens | Germany |
| 7 | Bottle dividing motor | 1 | JSCC | Germany |
| 8 | Bottle dividing motor controller | 1 | JSCC | Germany |
| 9 | Label motor | 1 | JSCC | Germany |
| 10 | Label motor controller | 1 | JSCC | Germany |
| 11 | Low voltage electrical apparatus | 1 | Schneider | France |
| 12 | Label sensor | 1 | OMRON | Japan |
| 13 | Labeling sensor | 1 | OMRON | Japan |
| 14 | Synchronous toothed belt | 1 | Bando | Japan |
| 15 | Pneumatic components | 1 | AirTAC | Taiwan, China |
| 16 | Conveyor belt | 1 | Lilai | Shanghai China |
| 17 | frame | 1 | Shanghai China | |
| 18 | system integration | 1 | Shanghai China |

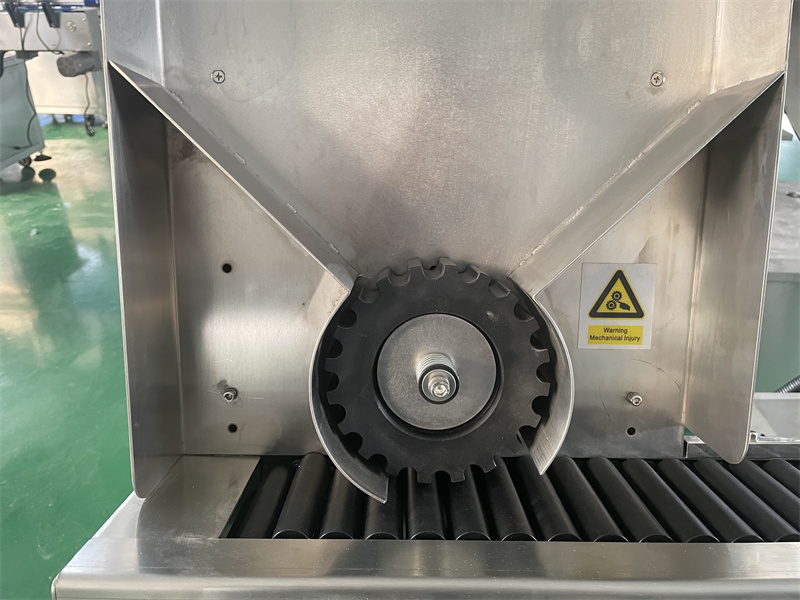

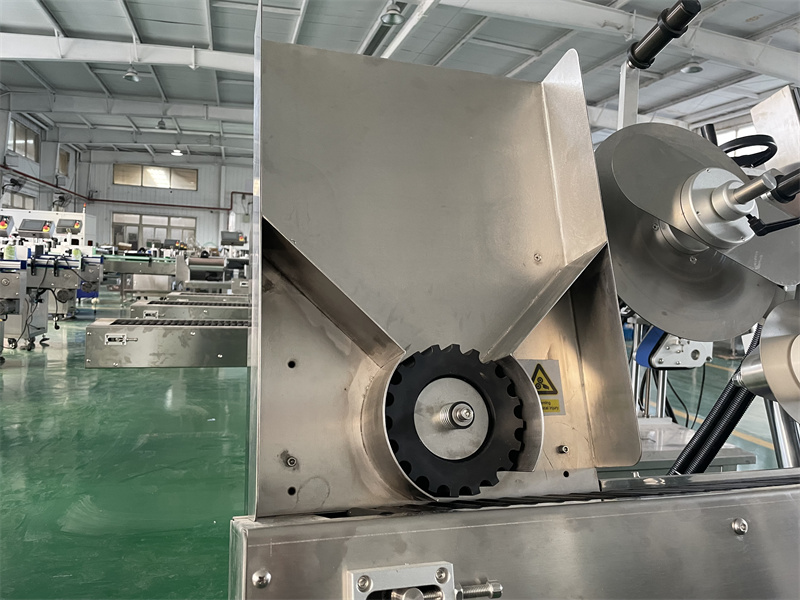

Entladestation: einfache Bedienung, übersichtlich und bequem.

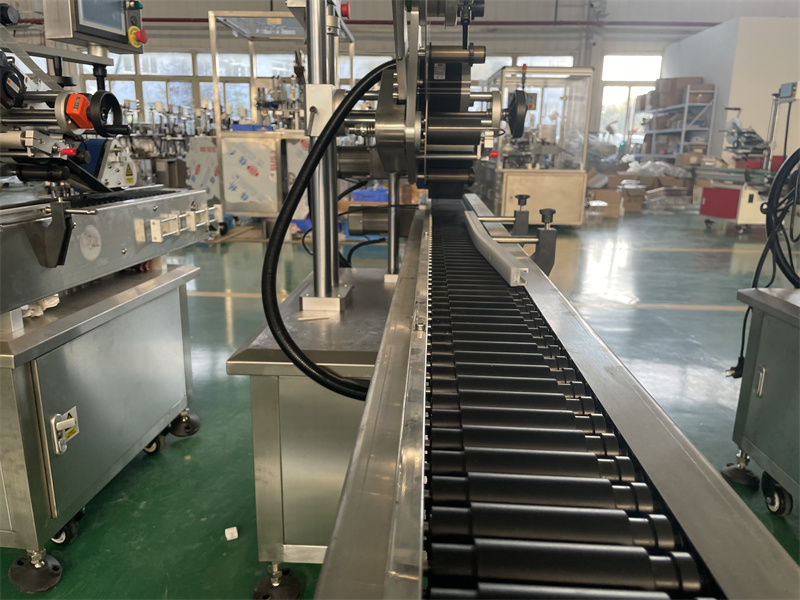

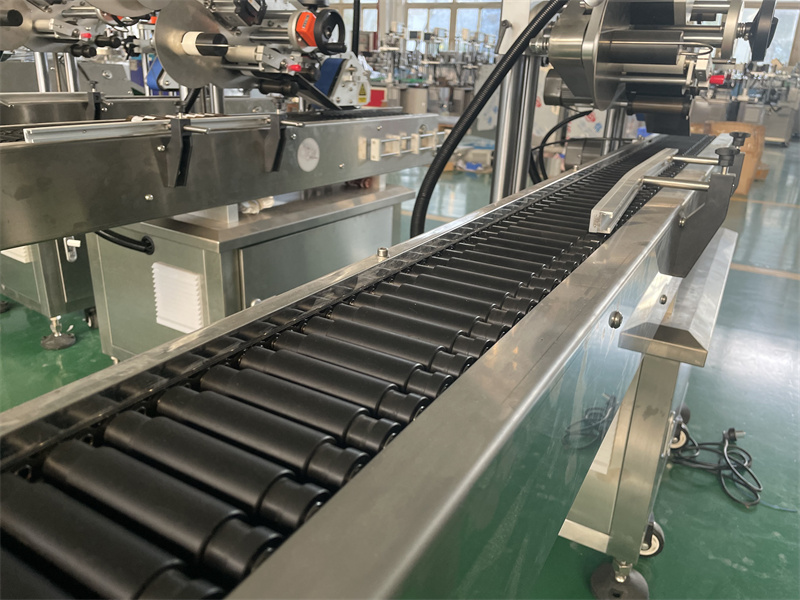

Rollenförderband: entsprechend dem zu befestigenden Objekt entworfen, mit starker Kompatibilität. dauerhaft.

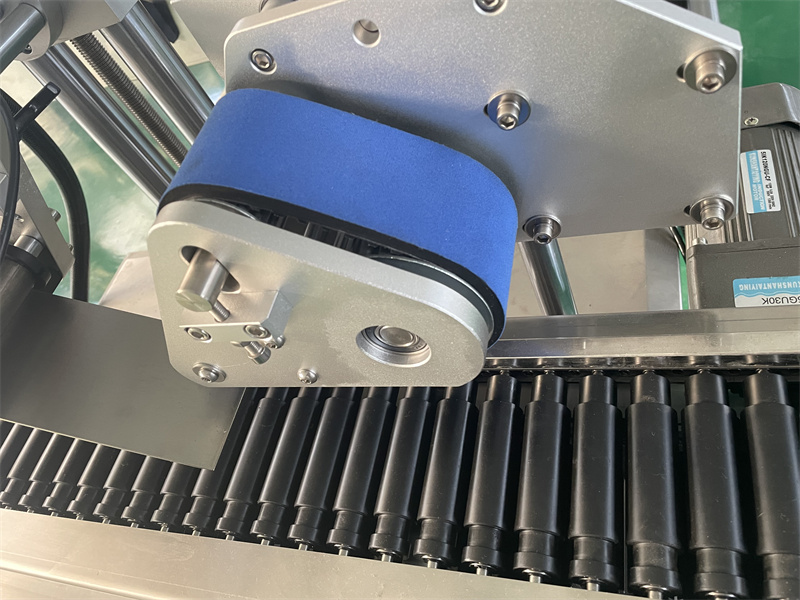

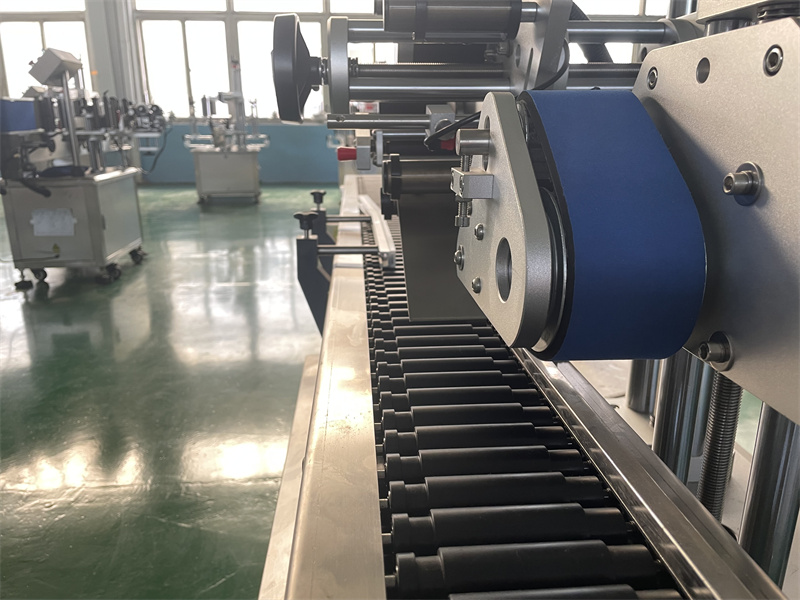

Kennzeichnen Sie den Leistungsmechanismus: Der Servomotor wird als Antrieb verwendet, und der Exzentermechanismus wird verwendet, um das Etikettenpapier zu drücken, um das dynamische Rollen zu tun, und das Etikettenabziehbrett wird verwendet, um das Etikett zur gleichen Zeit zu ziehen.

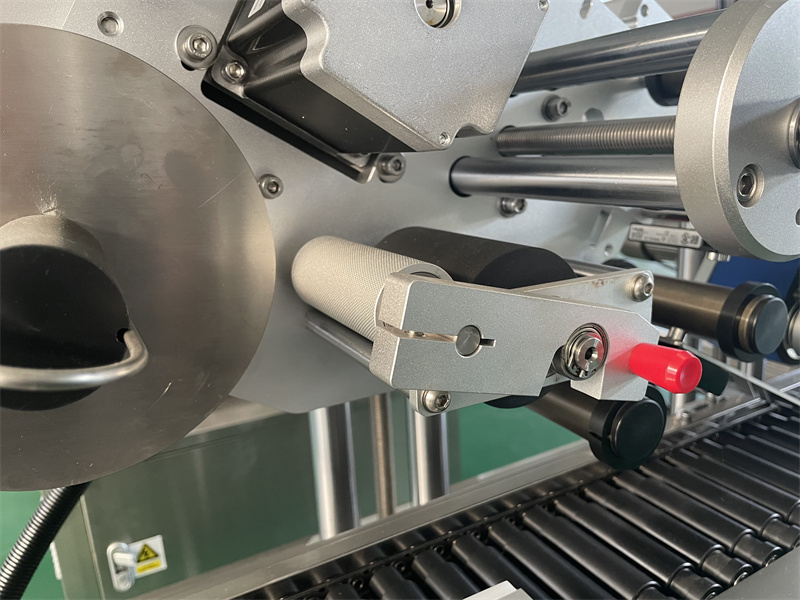

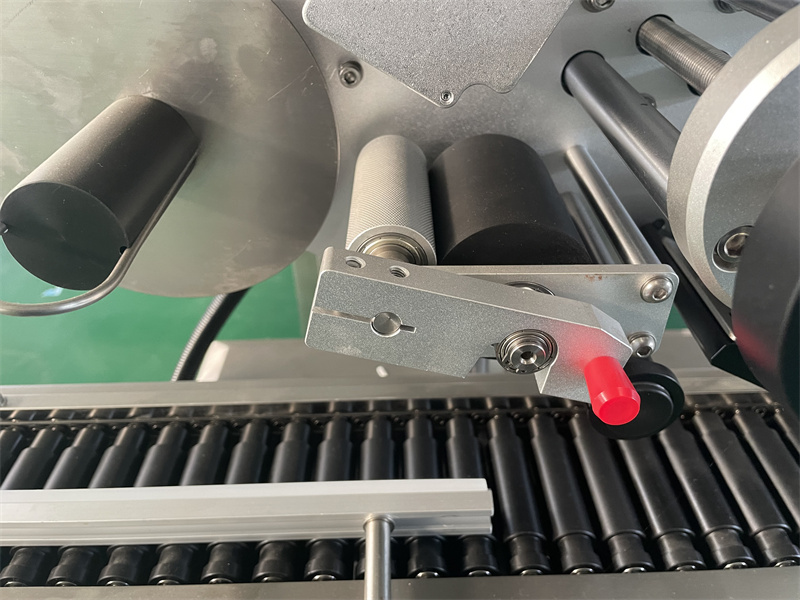

Mechanismus zum Ziehen des Etiketts: Motorsteuerung und Synchronisierung des Förderbandes, Ausgangsetikett.

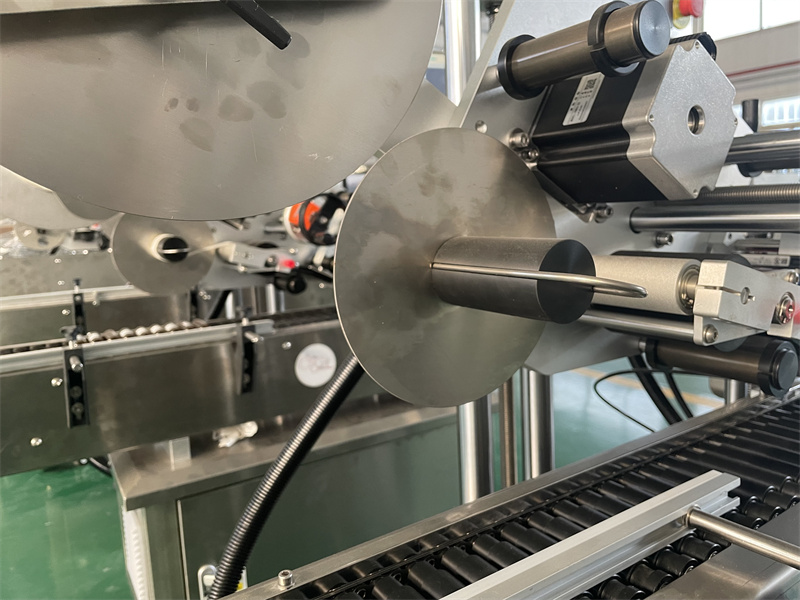

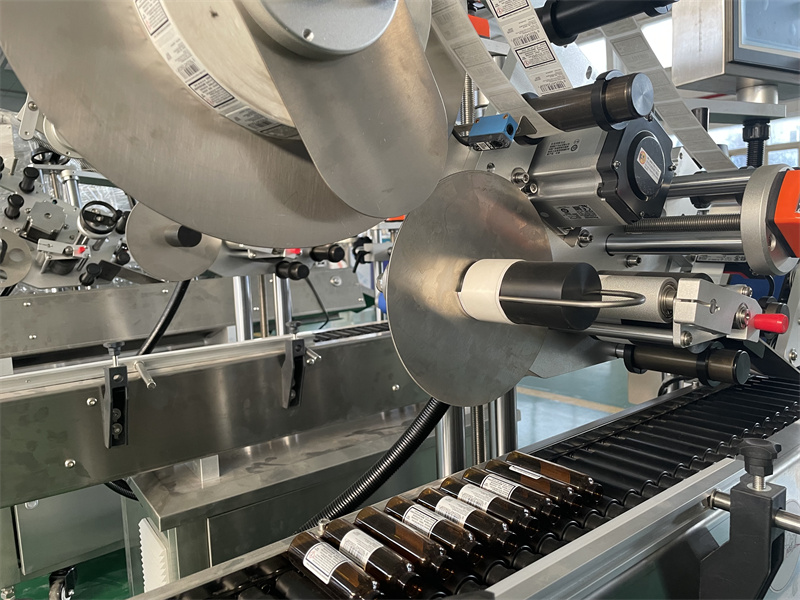

Empfangsmechanismus: Motorsteuerung, synchron mit dem Förderband und dem Etiketteneinzugsmechanismus zum Sammeln des unteren Etikettenpapiers.

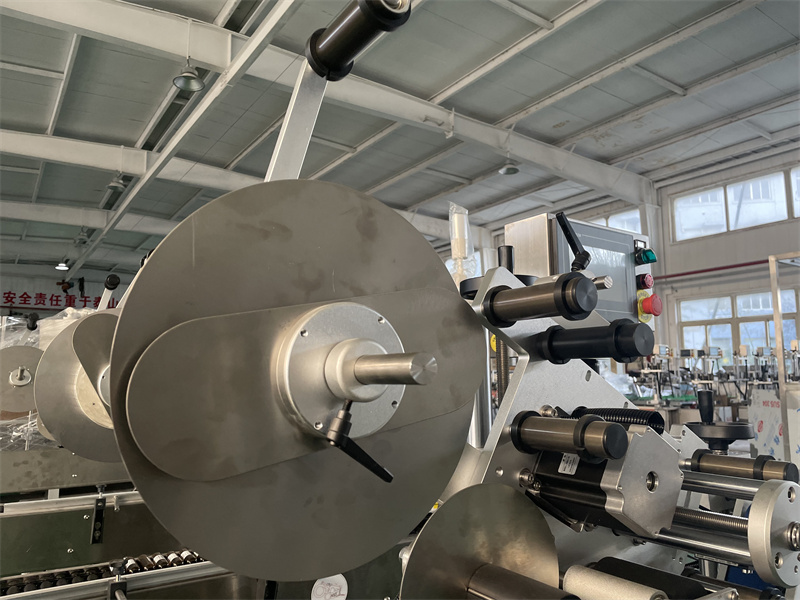

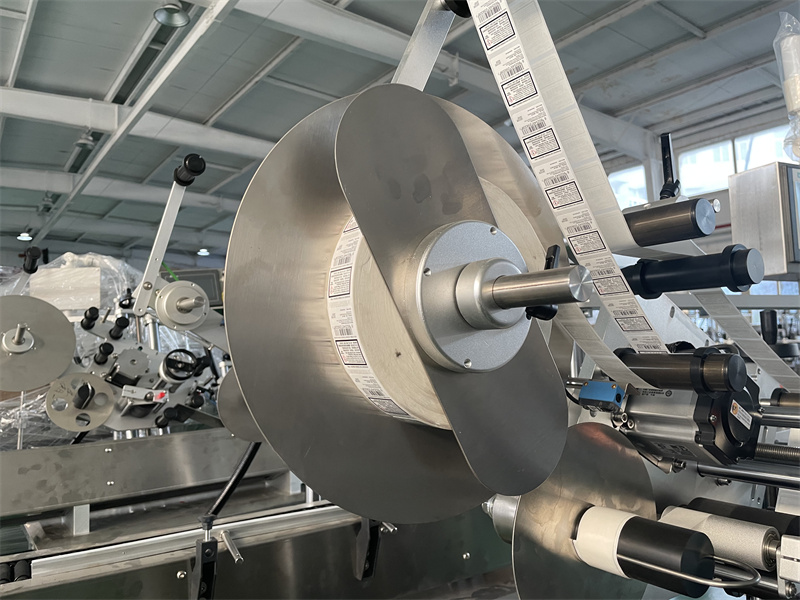

Vorrichtung für Etikettenrollen: schön und elegant, staubdicht, leicht austauschbares Etikett.

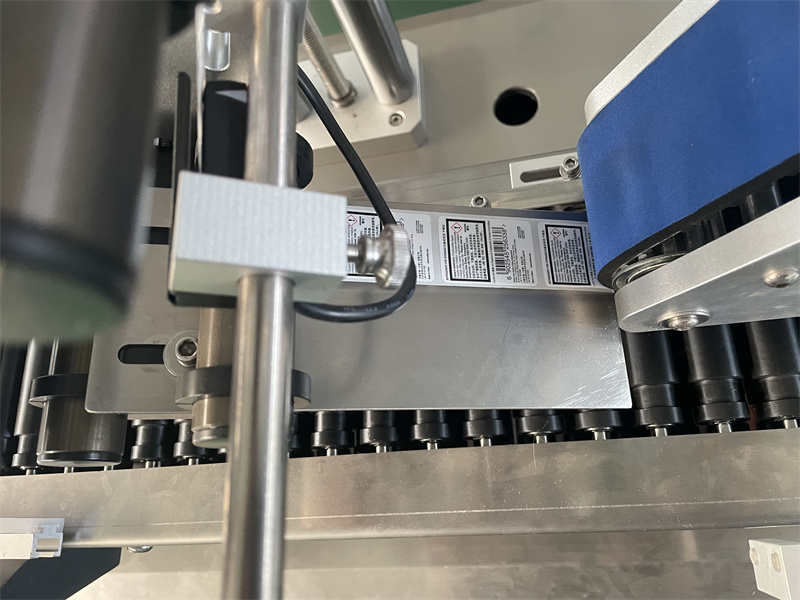

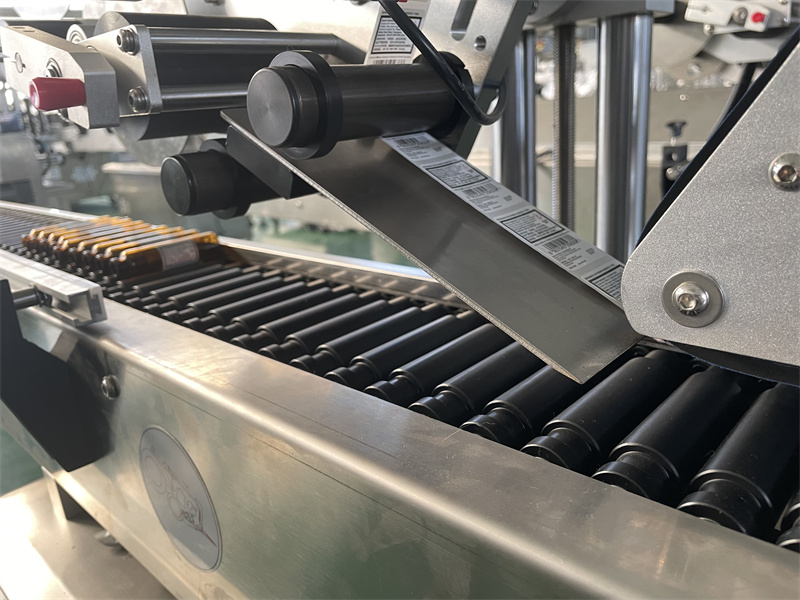

Mechanismus zum Ablösen von Etiketten: Es kann die Position des Etikettenabzugs einstellen, die Position des Etikettenabzugs und -versands kann schnell eingestellt werden, und der Etikettenwechsel ist bequem.

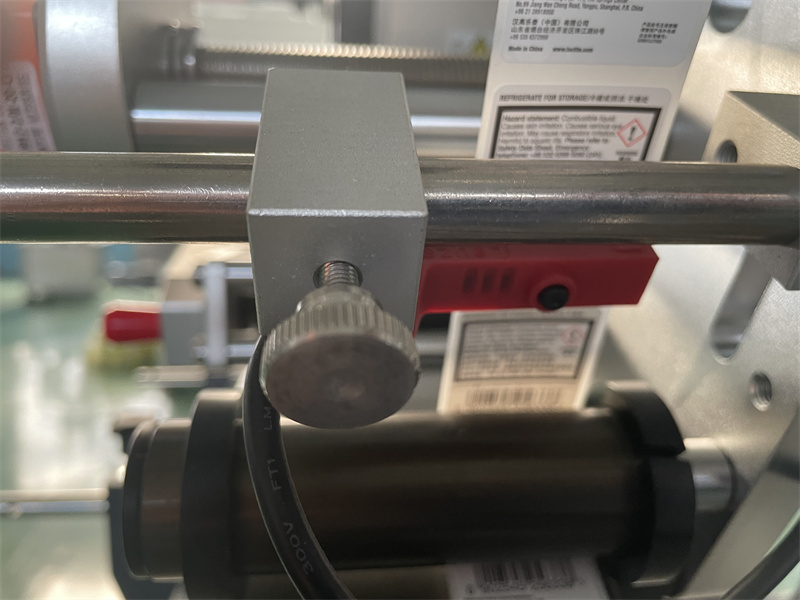

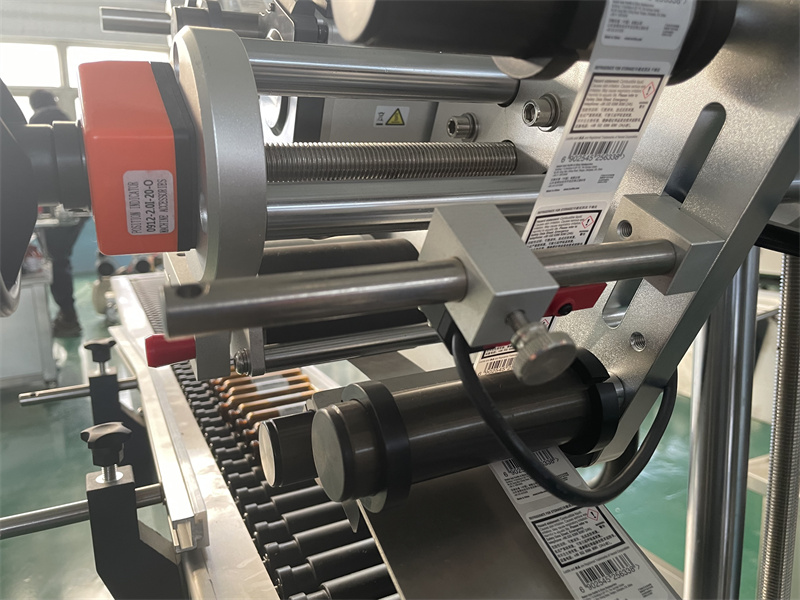

Photoelektrische Erkennung: Flasche und Etikett einzeln kontrollieren, kein Etikett ohne Flasche, kein Etikett wiederholt.

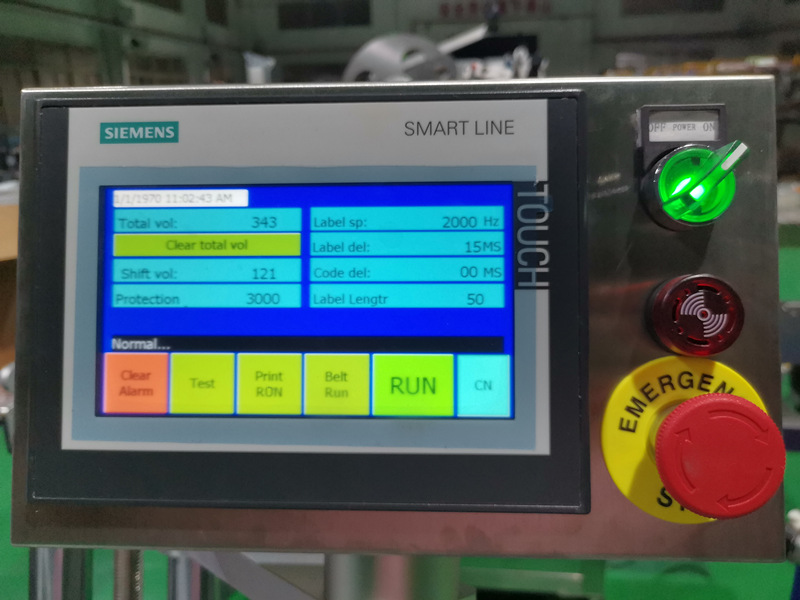

PLC Mensch-Maschine Touchscreen: einfach, bequem, leicht zu erlernen.
Alarmanlage: Ton und Licht Alarmanlage, Produktionsüberwachung bequemer, Not-Aus-Taste, maximalen Schutz der Sicherheit des Personals.
