Einführung
VK-T804 halbautomatische hochpräzise flache Oberfläche Etikett Applikator eignet sich für alle Arten von Spezifikationen quadratisch, flach, winzige gekrümmte und unregelmäßige Produkte hohe Präzision und hohe Überlappung Kennzeichnung, wie elektronische Chip, Kunststoffabdeckung, kosmetische flachen Flaschen, Spielzeug Abdeckung.
VK-T804 kann eine vollflächige Beschriftung erreichen, teilweise genaue Beschriftung, weit verbreitet in der Elektronik, empfindliche Waren, Verpackung, Kosmetik und Verpackungsmaterialien Industrien verwendet.
Die VK-T804 Etikettiermaschine verfügt über zusätzliche Funktionen, um Optionen hinzuzufügen: eine optionale farblich passende Bandcodiermaschine kann dem Etikettenkopf hinzugefügt werden, und die Produktionscharge, das Produktionsdatum und das Verfallsdatum können gleichzeitig gedruckt werden. Reduzieren Sie den Verpackungsprozess, verbessern Sie die Produktionseffizienz erheblich, spezieller Etikettensensor.
Der VK-T804 ist eine halbautomatische Etikettierlösung für flache Behälter, wie z. B. rechteckige oder konische Flaschen, Schachteln, Pakete, Tüten, Beutel, Deckel, Dosen und vieles mehr.
Der VK-T804 ist ein halbautomatischer Etikettenapplikator, mit dem sich Produkt- und Kennzeichnungsetiketten schnell und einfach auf einer Vielzahl von flachen Oberflächen wie rechteckigen oder konischen Flaschen, Schachteln, Paketen, Beuteln, Deckeln, Dosen und vielem mehr präzise anbringen lassen. Die Etiketten werden gerade, faltenfrei und genau an der gewünschten Stelle angebracht. Dies verleiht den fertigen Produkten ein äußerst professionelles Aussehen und erhöht die Anzahl der Behälter, die pro Stunde etikettiert werden können, im Vergleich zur manuellen Anbringung von Etiketten erheblich.
Beschreibung der Maschine:
Die Einstellmethode des VK-T804 ist einfach: Einstellung der Höhe des Saugbretts, Einstellung der Position des Etikettensensors, bis ein Etikett ganz herausgezogen ist, und Installation der Form, die die Produkte unter das Saugbrett stellt. Die Einstellung des Prozesses dauert weniger als 10 Minuten.
VK-T804 besetzten Raum über 0,24 stere.
Maschine Unterstützung Anpassung.
Die VK-T804 Etikettiermaschine hat einfache Einstellmethoden, hohe Etikettiergenauigkeit bis zu ±0,2mm und gute Qualität, und es ist schwierig, den Fehler mit dem bloßen Auge zu sehen.
| Parameter | Data |
| Label Specification | adhesive sticker, transparent or opaque |
| Labeling Tolerance | ±0.2mm |
| Capacity(pcs/min) | 15 ~ 30 |
| Suit bottle size(mm) | L:20~200 W:20~180 H:0.2~75;Can be customized |
| Suit label size(mm) | L: 10-70; W(H): 5-70 |
| Machine Size(L*W*H) | ≈600*500*800 (mm) |
| Pack Size(L*W*H) | ≈650*550*850 (mm) |
| Voltage | 220V/50(60)HZ;Can be customized |
| Power | 330W |
| N.W (KG) | ≈45.0 |
| G.W(KG) | ≈67.5 |
| Label Roll | ID: Ø76mm;OD:≤240mm |
| Air Supply | 0.4～0.6Mpa |
Hauptmerkmale
- Hohe Präzision, die Etikettiergenauigkeit erreicht ±0,2 mm, was den Anforderungen einer hochpräzisen Etikettierung entspricht;
- Einfach zu bedienen, die Aktionen Etikettenabziehen, Etikettenzuführung, Etikettenansaugung, Etikettierung und Etikettenabdeckung werden automatisch abgeschlossen, und der Etikettiervorgang kann durch manuelles Laden und Entladen abgeschlossen werden;
- Sicherheit, die Getriebeteile sind verpackt und der Kreislauf und der Gaskreislauf sind separat angeordnet, um anormale Ereignisse und eine sicherere Verwendung zu vermeiden;
- Hohe Stabilität, mit dem elektronischen Steuersystem bestehend aus SPS + Unterteilungsschrittmotor + Lichtwellenleitersensor ist die Ausrüstung stabil und unterstützt langfristige Arbeit;
- Eine optionale Drehtischvorrichtung mit automatischer Waage kann die Effizienz beim Be- und Entladen erheblich verbessern und die Effizienz beim Etikettieren verbessern;
- Optionale Funktionen und Komponenten: ① automatische Fütterungsfunktion; ② automatische Materialempfangsfunktion (berücksichtigt mit dem Produkt); ③ weitere Funktionen (kundenspezifisch nach Kundenwunsch).
Anmeldung
Die Etikettiermaschine wird zur Beschriftung aller Arten von Werkstücken eingesetzt, wie z.B. flache Kosmetikflaschen, Verpackungskartons, Kunststoffkappen usw. Ändern Sie den Beschriftungsmechanismus, um unebene Oberflächen zu beschriften, wie z.B. die konkave Ebene oder die Bogenoberfläche.
Die modifizierte Vorrichtung kann zur Kennzeichnung verschiedener unregelmäßiger Werkstücke verwendet werden. Farbbanddrucker oder Tintenstrahldrucker werden ausgewählt, um das Produktionsdatum und die Chargennummer auf das Etikett zu drucken, um die Integration von Kodierung und Etikettierung zu realisieren.Beim Etikettieren hat die Flasche eine gute Stabilität und die Etikettierposition ist genau; der Mikrocomputer steuert den gesamten Prozess, keine Flasche ist nicht unterzeichnet, und die Maschine hat starke Anti-Interferenz-Leistung und stabile und zuverlässige Leistung.
Arbeitsprozess
1. Nachdem das Produkt in die Form gelegt wurde, drücken Sie den Schalter, und die Maschine wird das Etikett herausziehen.
2. Wenn ein Etikett ganz herausgezogen wird, saugt der Etikettensauger das Etikett an, und dann bewegt sich der Etikettensauger nach unten, bis das Etikett auf das Produkt geklebt ist.
3. Der Etikettensauger kehrt in die ursprüngliche Position zurück, und die Maschine wird wiederhergestellt, der Etikettiervorgang ist abgeschlossen.

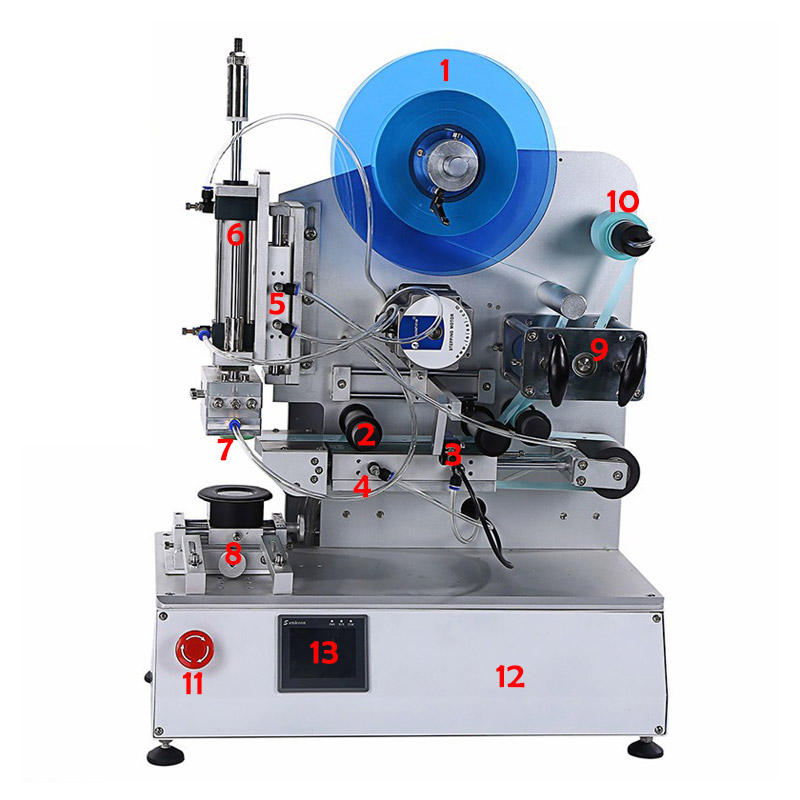

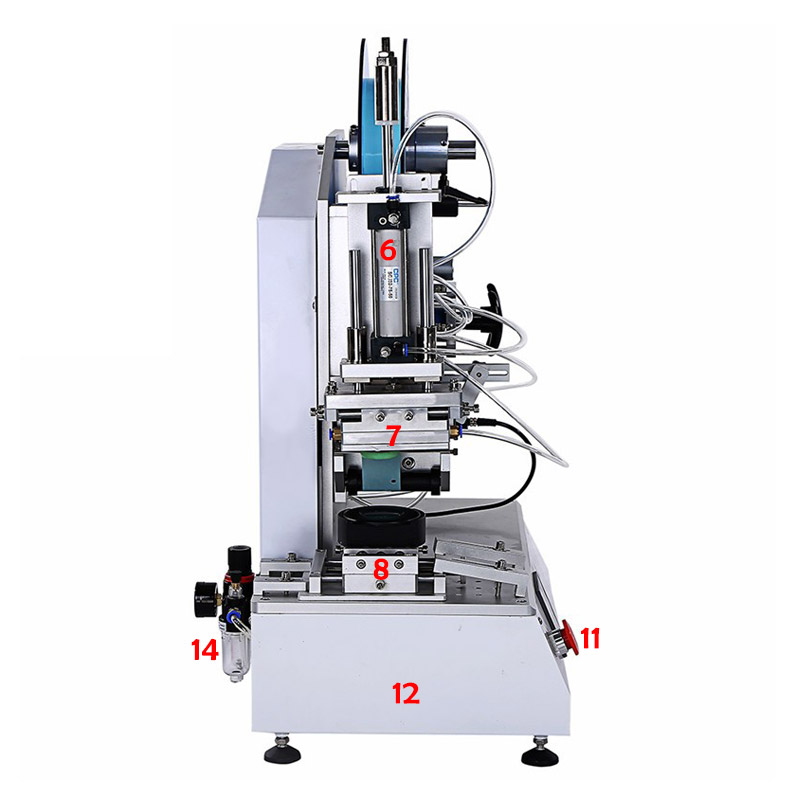

| No. | Structure | Function |
| 1 | Label Tray | Place the label roll |
| 2 | Rollers | Wind the label roll |
| 3 | Label Sensor | Detect label |
| 4 | Label-sending Cylinder | Send label below the labeling head |
| 5 | Label-peeling Cylinder | Drive the labeling head to get label from the release paper |
| 6 | Labeling Cylinder | Drive the labeling head to stick label to pointed position |
| 7 | Labeling Head | Get label from the release paper and stick to product |
| 8 | Product Fixture | Custom-made,fix product while labeling |
| 9 | Traction Device | Driven by traction motor to draw the label |
| 10 | Release Paper Recycling | Recycle the release paper |
| 11 | Emergency Stop | Stop the machine if it runs wrong |
| 12 | Electric Box | Place electronic configurations |
| 13 | Touch Screen | Operation and setting parameters |
| 14 | Air Circuit Filter | Filter water and impurities |
