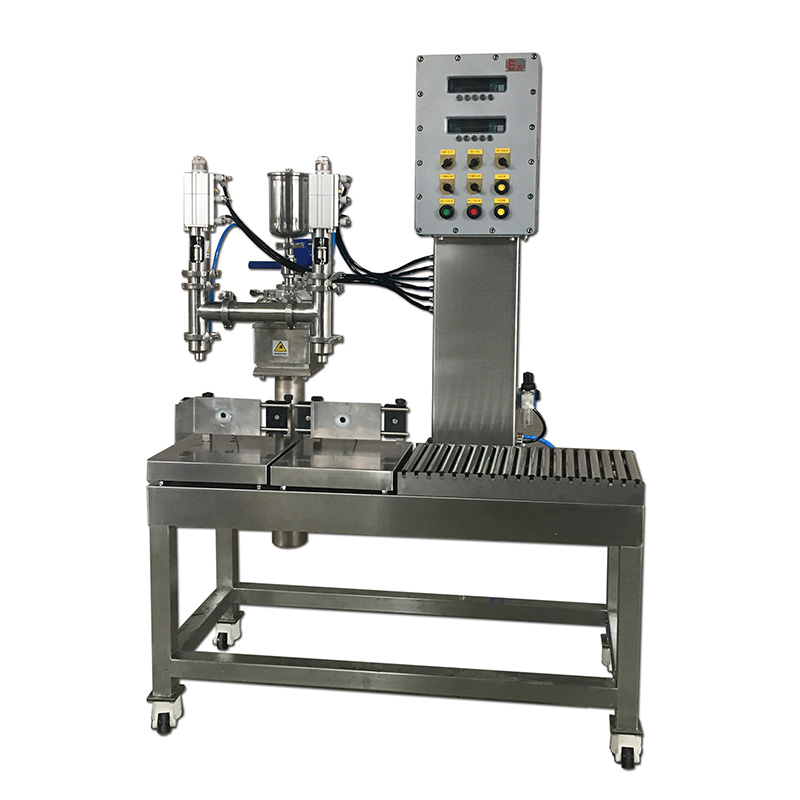

Halbautomatische Explosionsgeschützte Abfüllmaschine

Systemmerkmale und Funktionen

• Das gesamte System wird mit explosionsgeschütztem Standard, explosionsgeschützter Klasse: EXdiaIIBT4

hergestellt

• Das Steuerungssystem besteht aus High-End-Elektrozubehör wie der programmierbaren Steuerung Mitsubishi PLC aus Japan mit zuverlässiger Leistung;
• Die Füllpistole ist ein proprietäres Design unseres Unternehmens, das schnell von Hand zerlegt und zusammengebaut werden kann, was für die Wartung bequem ist;
• Die Dichtungs- und Weichverbindungsteile bestehen aus Teflon, das gegen Lösungsmittel, Säuren und Laugen beständig ist und eine lange Lebensdauer hat;
• Das System verwendet eine zweistufige, einstellbare Füllmethode für große und kleine Materialien, was die Genauigkeit und Produktionskapazität verbessert;
• Zwei Füllmodi für Nettogewicht und Bruttogewicht können ausgewählt werden, um den unterschiedlichen Füllanforderungen der Benutzer gerecht zu werden;
• Die Zielmenge kann frei eingestellt werden und passt sich der quantitativen Befüllung verschiedener Gewichtsbereiche an;
• Dediziertes Füllkontrollinstrument mit Doppelfensteranzeige, das Informationen wie Zielvolumen, Füllvolumen, Fassnummer, angesammeltes Volumen usw. anzeigen kann;
• Die Höhe des Füllkopfes kann manuell eingestellt werden, was zum Verpacken von Fässern unterschiedlicher Höhe geeignet ist;
• Es hat die Funktion, den Taragewichtsbereich leerer Fässer automatisch zu beurteilen, und die Funktion, nicht zu füllen, wenn keine Fässer vorhanden sind;
• Es hat die Funktion, das Füllzielvolumen außerhalb der Toleranz automatisch zu erkennen, und kann die automatische Tropfenkorrekturfunktion frei starten;
• Die Steuerung ist mit manuellen Tasten für alle Aktionen und Not-Aus-Tasten für den Einsatz in besonderen Situationen ausgestattet;
• Der Regler kann 30 Gruppen von Füllwertparametern speichern, die nur bei Verwendung von ; aufgerufen werden können
• Es hat die Funktionen Selbstfehlerdiagnose, Schnittstellentest, digitale Anpassung, Antivibrationseinstellung und Host-Computer-Kommunikation;
• Ein-Knopf-Bedienung übernehmen: Start-Füllkopf absenken-automatisches Schälen-Füllen-Fertigstellen und Anheben der Düse.

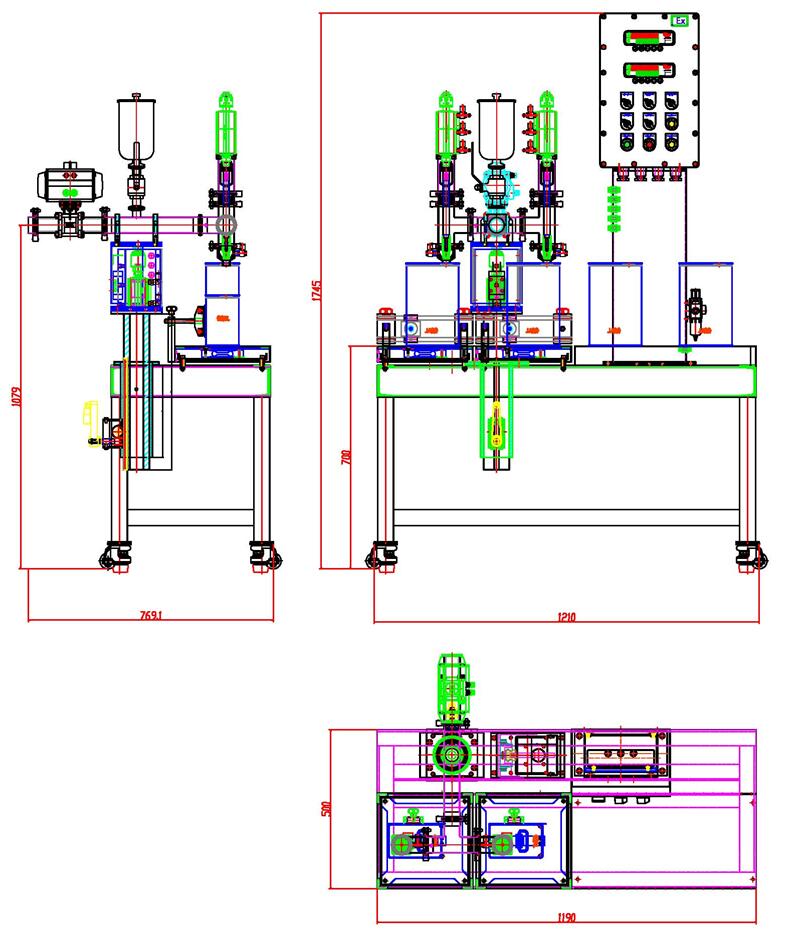

Zeichnung

Grundlegende Parameter

• Maximalgewicht: 10 kg
• Mindestmaß: 2 g
• Füllfehler: ±5–15 g
• Füllgeschwindigkeit: ca. 240 Fässer/Stunde (je nach Fördermenge)
• Explosionsgeschützte Klasse: EXdiaIIBT4
• Steuerungsmodus: 2-stufige Steuerung
• Füllmethode: fest, im Fass
• Größe der Wiegeplattform: 300×300mm
• Schwerer Eimertisch: 300 mm × 600 mm
• Rohr von Rohr: Edelstahl SUS304 und Teflon
• Strukturmaterial: Edelstahl SUS304 (Standardsäule Kohlenstoffstahl-Chrombeschichtung)
• Leitungsdruck: 0,2-0,6 MPa (bezogen auf Materialeigenschaften).
• Materialschnittstelle: Schnellladeklemme DN40 (Wasserhahn), der Schnittstellenstandard kann vom Benutzer bereitgestellt werden
• Luftquellenschnittstelle: Der Benutzer stellt einen 8-mm-Luftleitungsanschluss für den Schnellanschluss bereit
• Stromversorgung: AC220/50Hz (wird vom Benutzer an der Maschinenseite bereitgestellt)
• Luftquelle: 0,4–0,8 MPa (vom Benutzer an der Seite der Maschine bereitgestellt)
• Betriebstemperatur: -10℃-50℃
• Grundvoraussetzungen: ebener fester Betonboden, Betondicke sollte größer als 10cm sein.

Arbeitsvideo

Arbeitsablauf

A. Der Bediener stellt das leere Fass so auf die Wägeplattform, dass sich der Kopf der Füllpistole direkt über der Fassmündung befindet;

B. Der Bediener drückt die Taste [Start];

C. Prüfen Sie, ob das Gewicht des Behälters geeignet ist, entfernen Sie automatisch das Taragewicht, öffnen Sie die Stickstofffüllung und öffnen Sie das Bodenventil des Pistolenkopfes für eine schnelle Befüllung. Wenn das Gewicht den kleinen Materialwert erreicht, wird die Füllgeschwindigkeit geringer, und wenn das Gewicht die Zielmenge abzüglich der Vorschussmenge erreicht, wird das Bodenventil vollständig geschlossen, Fehlererkennung und Anzeige;

D. Der Bediener bewegt den schweren Eimer aus dem Wiegetisch und schraubt den Deckel zu. Ein Füllvorgang ist abgeschlossen;

E. Wiederholen Sie die Schritte A-D für eine kontinuierliche Befüllung.

Konfiguration Spezifikationen

Main equipment - liquid filling scale

Optional parts

Vom Benutzer bereitgestellt

Anschluss und Installation der Zuführungsleitung, der Zuführungspumpe, der Rückführeinrichtung und der öffentlichen Arbeiten wie z. B. des Fundaments.

0.4-0.8MPa Luftquelle, AC220 Stromversorgung an der Seite des elektrischen Schaltkastens.
